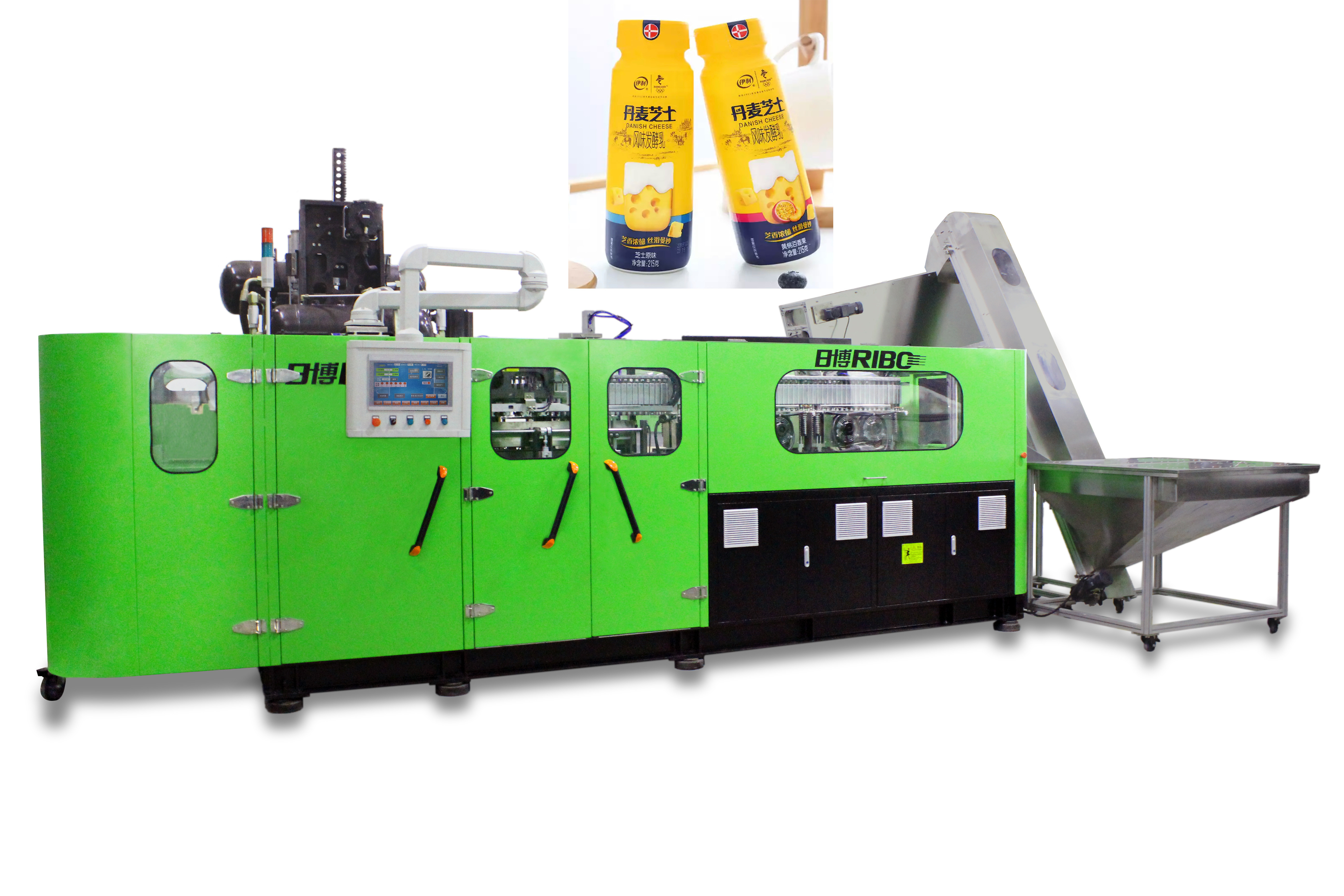

Máy thổi nhựa tự động hiệu quả cao 14000bph-8800bph cho đồ uống năng lượng



Giới thiệu máy dòng R



I. Tóm tắt



Máy thổi chai PET chạy điện hoàn toàn tuyến tính dòng R là máy thổi PET tự động tốc độ cao được thiết kế và phát triển



với công nghệ thổi chai tiên tiến nhất hiện nay, những ưu điểm của nó có thể được mô tả là tốc độ, ổn định,



đơn giản, có mục đích chung và an toàn với môi trường.Nó chủ yếu được áp dụng trong các hộp PET đúc thổi cho nước, đồ uống,



nước trái cây, vv Máy cho năng suất dồi dào với hiệu suất cao.Công suất của mỗi khoang đã được tăng lên 2600bph khi



kích thước chai tương ứng bằng hoặc nhỏ hơn chai 600ml đáp ứng yêu cầu của khách hàng cao cấp.



Được trang bị hệ thống nạp tự động sơ bộ, máy hoạt động hoàn toàn tự động với hiệu suất nhất quán và tốc độ cao,



mà không có bất kỳ sự can thiệp của nhà điều hành trong toàn bộ quá trình.Do đó, nguy cơ ô nhiễm có thể được giảm bớt



rõ ràng, đảm bảo chất lượng của sản phẩm.



II.Hiệu suất và Đặc tính của Máy



Ứng dụng của hệ thống servo PLC:



Đã thông qua hệ thống bộ điều khiển chuyển động Omron (loại mô-đun tích hợp), sử dụng hệ thống PTO (mô-đun định vị servo) cho



định vị tốc độ, cảm biến khoảng cách tìm kiếm vị trí mục tiêu quỹ đạo, gửi tín hiệu tốc độ cao đến hệ thống servo.Các



vị trí của bản nhạc được phát hiện trực tuyến bởi bộ mã hóa quay có độ chính xác cao được tích hợp trong động cơ servo, gửi lại



thông tin đến hệ thống điều khiển, cuối cùng, định vị tốc độ cao được thực hiện bởi mô-đun định vị.



Ứng dụng của động cơ servo



Cơ chế chuyển động khuôn: Thông qua động cơ servo kết nối hộp bánh răng, hệ thống truyền động đồng bộ là



được thông qua để thực hiện chuyển động qua lại lên xuống của hai cơ cấu bản lề trên cả hai mặt của khuôn được kéo bởi hai



các thanh liên kết tương ứng.Bằng cách này, hai tấm giữ khuôn ở giữa di chuyển ngược chiều hoặc về phía nhau, đó là



thường được gọi là đóng mở khuôn.Bánh xe kéo được điều khiển bởi động cơ servo làm vòng theo chiều kim đồng hồ



liên tục, giảm tác động điện và mài mòn, làm cho việc kẹp khuôn trơn tru hơn.Mỗi vòng dẫn đến một



hoàn thành chu kỳ chuyển động của tấm giữ khuôn ------ mở và đóng.Ngoài ra, khóa khuôn tăng áp không khí áp suất cao



được áp dụng cơ chế làm giảm tác động giữa các tấm khuôn và bảo vệ khuôn một cách hiệu quả.Bên cạnh đó, nó giúp



giảm khả năng hiển thị của các vạch chia trên chai thành phẩm.Cơ chế chuyển động khuôn điều khiển động cơ servo được thiết kế và



được tạo ra dựa trên phân tích mô phỏng kỹ thuật nghiêm ngặt, đảm bảo rằng chuỗi chuyển động của khuôn đơn giản, chính xác,



nhất quán và nhanh chóng, làm cho thời gian chu kỳ 0,2 ~ 0,4 giây.



★ 8 thanh ray dẫn hướng bằng hợp kim siêu cứng được chọn để mang hai tấm khuôn có thể di chuyển được (Máy thổi tuyến tính khác



các nhà sản xuất trong nước đều sử dụng 4 chiếc).Trọng lượng của các tấm khuôn di động được chia cho hai đường ray ở một kích thước,



căng thẳng là một nửa của máy thiết kế khác từ các nhà sản xuất khác.Hơn nữa, hai thanh dẫn được gắn chặt vào nhau, làm cho



chúng có khả năng chống mài mòn cao hơn và định vị chính xác hơn.Trọng lượng của tấm khuôn di động là khoảng 350kg, nhưng trong



không có ngoại lực, mẫu chuyển động có thể được đẩy bằng một ngón tay (thiết bị di chuyển hiệu quả hơn).



Ngoài ra, động cơ servo và hộp số luôn chuyển động cùng chiều trong quá trình đóng và mở (khác



các nhà sản xuất trong nước, máy của họ được sử dụng chuyển tiếp và quay ngược 180 độ để đạt được khuôn



mở và đóng) để đảm bảo tuổi thọ lâu hơn của động cơ servo và hộp số.



Cơ chế chuyển bộ giữ nhiệt phôi và nạp phôi phôi: Bánh xe nạp phôi phôi và gia nhiệt phôi



Cơ cấu chuyển giá đỡ được điều khiển bởi bước truyền động kiểu liên kết đai đồng bộ của động cơ servo.Đối với gia nhiệt quay sơ bộ



hệ thống, các bộ giữ nhiệt phôi được điều khiển bởi động cơ tần số thay đổi, các phôi (cổ phôi hướng lên trên) là 360



gia nhiệt quay liên tục ở mức độ, bước gia nhiệt Preform 38mm, nhiều phôi hơn được làm nóng liên tục trong cùng một



khoảng cách, giúp cải thiện hiệu quả và tiết kiệm năng lượng trên 50%.Cùng một động cơ servo được sử dụng để vận hành đồng bộ



trên một rãnh trượt để xoay định vị bước tốc độ cao để đơn giản hóa cấu trúc, giúp đường trượt nhanh chóng



và ổn định, rút ​​ngắn thời gian chu kỳ sản xuất và cải thiện đáng kể hiệu quả sản xuất.



Thực hiện sau khi cơ chế gia nhiệt / bước thay đổi: Cơ cấu này được sử dụng động cơ servo để kết nối trục vít



trực tiếp, trục vít quay một vòng, bước răng được thay đổi trực tiếp từ 38mm thành 96mm, đảm bảo tốc độ cao và chính xác



thực hiện xử lý giữa hai cơ chế.



★ Phần mũi thay đổi thông qua vít hợp kim siêu cứng với nghiên cứu và phát triển hoàn toàn độc lập,



bề mặt độ cứng Rockwell 2mm có thể đạt hơn 68 độ, và độ nhẵn của vít và mức độ chống mài mòn



hoàn toàn dẫn đầu trong ngành và tuổi thọ thiết kế của vít có thể lên đến hơn 15 năm.



Hệ thống chuyển phôi với bộ kẹp và cơ chế cấp liệu ra ngoài chai: Các phôi được gia nhiệt đưa vào khuôn thổi



và các chai thành phẩm được dẫn ra bởi cùng một động cơ servo & dây đai đồng bộ, để đảm bảo tốc độ cao và



chính xác cho hai chuyển động này.



Cơ chế kéo căng (kéo căng xuống): các thanh kéo dài được điều khiển bởi một động cơ servo cùng một lúc, đảm bảo



tính đồng bộ của chuyển động của các thanh và giúp điều chỉnh dễ dàng hơn trước khi sản xuất.(Sau khi đổi đòn



khuôn, giúp điều chỉnh độ cao của thanh kéo dễ dàng hơn nhiều, chỉ cần nhập dữ liệu trên màn hình cảm ứng, thay vì



thực hiện điều chỉnh bằng thủ công.)



Ứng dụng của hệ thống sưởi ổn nhiệt



Hệ thống điều khiển mô-đun hóa được sử dụng trong lò nung trống bình ổn nhiệt, sử dụng đèn hồng ngoại và bộ phản xạ cho



làm nóng phôi.Sau khi cài đặt giá trị nhiệt độ, thiết bị có thể tự động điều chỉnh điện áp đầu ra theo



tỷ lệ mà không bị ảnh hưởng bởi sự dao động điện áp và thay đổi nhiệt độ môi trường.Đồng thời, nó cũng được làm mát bằng



không khí tuần hoàn được điều khiển bằng bộ biến tần, có thể đảm bảo hiệu quả nhiệt độ sưởi ấm bên trong và không đổi



nhiệt độ của lò sưởi, và làm cho bề mặt của mỗi phôi phôi và nhiệt độ bên trong của nó được làm nóng đồng đều.



Hơn nữa, bình xoay 360 độ trong lò sưởi, do đó, mỗi bên của phôi có thể được làm nóng đồng đều, điều này



cải thiện năng suất của chai thổi và phạm vi khả năng thích ứng của phôi đúc thành dày.



Ứng dụng của bộ điều chỉnh điện áp vòng kín đầy đủ trong hệ thống sưởi ấm sơ bộ:



Nhiệt độ của lò sưởi được kiểm soát bởi bộ điều chỉnh điện áp vòng kín hoàn toàn (có phản hồi)



được phát triển độc lập bởi công ty RiBo.Bộ điều khiển phát hiện và điều chỉnh điện áp đầu ra (giá trị đặt) khi quét



tần số 100 lần mỗi giây (Đảm bảo độ chính xác ổn định điện áp ± 0,5V), để đạt được hiệu quả của điện áp đồng đều



đầu ra và giải quyết vấn đề về hiệu ứng sưởi ấm không ổn định gây ra bởi sự dao động nhiệt của bộ phận sưởi ấm (đèn) do



sự dao động điện áp của nguồn điện.Ngoài ra, hệ thống điều khiển vòng kín tương tác và hợp tác với bản gốc



hệ thống kiểm soát nhiệt độ không đổi của lò sưởi, cải thiện đáng kể sự dao động nhiệt độ sưởi do



sự thay đổi nhiệt độ môi trường.Bằng việc ứng dụng công nghệ trên vào máy thổi chai, việc gia nhiệt



tính đồng nhất và ổn định của mỗi phôi có xu hướng hoàn toàn nhất quán, điều này cuối cùng đảm bảo sự ổn định và đồng nhất của



tác dụng thổi chai của từng khoang.Bộ phận vòng kín này đã cải thiện hơn nữa hiệu suất tổng thể của quá trình thổi chai



Trang thiết bị.



Máy được trang bị tính năng phát hiện nhiệt độ sơ bộ ở cuối lò gia nhiệt cuối cùng, nếu nhiệt độ sơ bộ



không đạt đến nhiệt độ thổi, phôi đi vào khuôn thổi nhưng không thổi, tiết kiệm không khí.



III.Hiệu suất và Ưu điểm



i. Giao diện người-máy dễ vận hành.Mọi thứ đều được vi tính hóa, bao gồm cả điều chỉnh nhiệt độ và định dạng sẵn



sự phân phối.



ii. Pannel hoạt động có thể di chuyển độc lập, làm cho hoạt động thuận tiện và linh hoạt hơn.



iii.Xác định hình thức bóc tách, xếp hàng, xử lý chai và đặt hàng đều được vận hành tự động bởi bộ phận chế tác thép không gỉ



mà không bị nhiễm bẩn lần thứ hai.



★ Nó cũng được trang bị thiết bị khôi phục rơi phôi (phôi bị rơi được phục hồi vào phễu phôi) và một



bổ sung thiết bị đệm để tránh hư hỏng do va đập phôi khi rơi xuống.



iv. Trong suốt quá trình của hệ thống cấp phôi phôi tự động, mỗi kênh tạo phôi có phát hiện quang điện,



điều khiển hoạt động của động cơ trên và xi lanh phân chia, đảm bảo sự phân bố đồng đều của phôi trong mỗi phôi



kênh, và có chức năng báo động tình trạng thiếu nguyên liệu.



v. Hệ thống nước lạnh tuần hoàn cũng như quạt có điều khiển bộ chuyển đổi có thể bảo vệ cổ chai chống lại



biến dạng khi phôi đang được nung nóng.



vi.Hệ thống sưởi ấm áp dụng phản xạ tự động và hệ thống điều chỉnh vòng kín có nguồn điện được cung cấp liên tục



theo tỷ lệ, không bị ảnh hưởng bởi sự dao động của điện áp.Chuỗi truyền tải có độ cao ngắn và nhảy dù, giúp



nhận ra nhiệt độ chậm và tiêu thụ điện năng thấpDo đó, phôi có thể được làm nóng đều và dễ thổi.



vii.Việc lắp đặt khuôn được định vị giúp bạn có thể thay khuôn dễ dàng trong vòng một giờ, người vận hành chỉ cần



đứng trên mặt đất có thể hoàn thành công việc này, không cần phải đứng trên khung máy, độ an toàn cho người cao hơn rất nhiều.



viii.Tất cả các bộ phận quan trọng mà chúng tôi sử dụng cho máy móc, chẳng hạn như các bộ phận điện, khí nén, động cơ servo, v.v., đều nổi tiếng



các bộ phận có thương hiệu được nhập khẩu từ Nhật Bản, Mỹ và Châu Âu, đảm bảo sự ổn định và tuổi thọ lâu dài của thiết bị của chúng tôi.



ix. Van thổi áp suất cao được trang bị thiết bị chuyển đổi thành không khí áp suất thấp, có thể đảm bảo bình thường



chuyển đổi không có không khí áp suất thấp.Máy được trang bị thiết bị thu hồi khí áp suất cao, trong quá trình đóng chai



sản xuất thổi, không khí áp suất cao có thể được thu hồi và sử dụng cho các xi lanh / thổi sơ bộ.



IV.Bảo trì dễ dàng



Hệ thống bộ điều khiển servo Omron (bộ điều khiển chuyển động, mô-đun) được kết nối với máy thông qua giao tiếp cụ thể



Người dùng có thể quản lý tất cả các hoạt động của máy thông qua bộ điều khiển chuyển động.Khi máy bị lỗi,



giao diện người-máy sẽ cung cấp các tín hiệu cảnh báo và báo cáo chẩn đoán lỗi cho người vận hành, người vận hành có thể nhanh chóng tìm thấy



nguyên nhân gây ra lỗi và khắc phục sự cố càng sớm càng tốt thông qua màn hình hiển thị lỗi.



★ Nếu chai bị tắc / đầy trong băng tải khí, có thể cài đặt chức năng tự động dừng nạp phôi trong chương trình



thông qua phát hiện quang điện.



★ Nếu máy sau khi đóng gói (chẳng hạn như máy chiết rót, máy dán nhãn, v.v.) ngừng chạy trong thời gian dài, hệ thống sưởi



Đèn có thể được thiết lập với chức năng tự động giảm nhiệt độ, tiết kiệm điện năng tiêu thụ và tránh quá mức



nhiệt trong lò sưởi sơ bộ và bộ giữ phôi. (Có thể điều chỉnh nhiệt độ gia nhiệt trên màn hình cảm ứng)



★ Phần chuyển tiếp giữa lò làm nóng phôi cuối cùng và hệ thống bước thay đổi được trang bị quang điện



thiết bị phát hiện và bảo vệ.Khi chuyển phôi không đúng vị trí, máy thổi chai sẽ tự động dừng,



bảo vệ hiệu quả các thành phần của hệ thống cao độ biến thiên.



★ Các bộ phận quan trọng của máy được trang bị bôi trơn tự động tập trung.



V. An toàn



Các bộ phận chuyển động qua lại của máy thổi chai được trang bị các thiết bị bảo vệ và các biển cảnh báo.



Tôi.Sự an toàn của người vận hành



Máy được bao bọc hoàn toàn với cửa an toàn đáng tin cậy hoàn hảo và cũng được trang bị tấm chống trượt bằng nhôm trên chính



bề mặt, có thể đảm bảo an toàn cho người vận hành ở mức độ lớn nhất.



ii.Sự an toàn của máy



Kỹ thuật phát hiện nhiều điểm được áp dụng để đảm bảo hoạt động an toàn của hệ thống định vị, hệ thống kẹp



và hệ thống kéo giãn ở mức độ lớn nhất.
