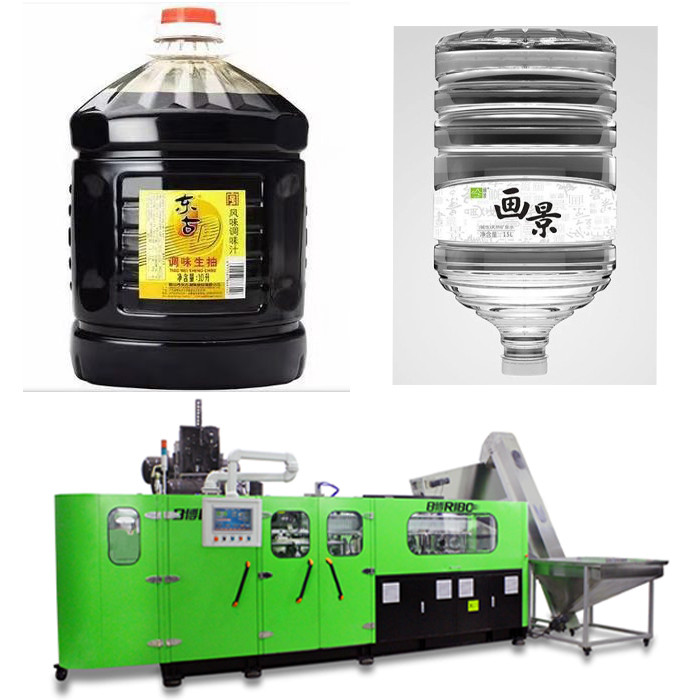

500bph-600bph 20 lít Máy thổi PET 8200KG Tiết kiệm năng lượng

Máy thổi chai lớn 20L / Máy tiết kiệm năng lượng / Máy thổi PET 20 lít / Máy thổi hoàn toàn tự động

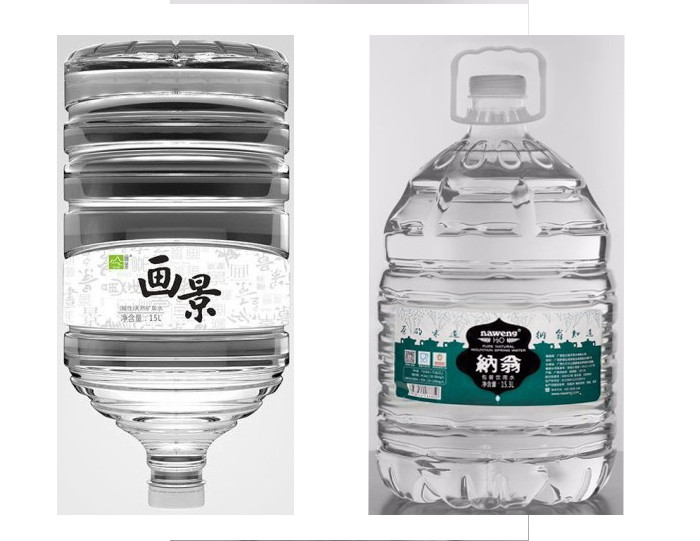

Loạt bài này là ứng dụng rộng rãi để làm chai PET cho nước uống, dầu ăn, thực phẩm, hóa chất hàng ngày ... vv.

Giới thiệu máy dòng R

I. Tóm tắt

Sê-ri R Máy thổi chai PET hoàn toàn bằng điện tuyến tính là máy thổi PET tự động tốc độ cao được thiết kế và phát triển với công nghệ thổi chai tiên tiến nhất hiện nay, những ưu điểm của nó có thể được mô tả là tốc độ, ổn định, đơn giản, có mục đích chung và an toàn với môi trường.Nó chủ yếu được áp dụng trong các hộp PET đúc thổi cho nước, nước giải khát, nước trái cây, v.v. Máy cho năng suất dồi dào với hiệu suất cao.Dung tích của mỗi khoang đã được tăng lên 1100 ~ 1000bph khi kích thước chai tương ứng bằng hoặc nhỏ hơn 5L, có thể đáp ứng yêu cầu của khách hàng cao cấp.Được trang bị hệ thống nạp tự động sơ bộ, máy hoạt động hoàn toàn tự động với hiệu suất nhất quán và tốc độ cao, không có bất kỳ sự can thiệp nào của người vận hành trong toàn bộ quá trình.Do đó, nguy cơ ô nhiễm có thể được giảm thiểu một cách rõ ràng, điều này đảm bảo chất lượng của sản phẩm.

II. Sự phát triển công nghệ

Ứng dụng của hệ thống servo PLC:

Đã áp dụng hệ thống bộ điều khiển chuyển động Omron (loại mô-đun tích hợp), sử dụng hệ thống PTO (mô-đun định vị servo) để định vị tốc độ cao, cảm biến tiệm cận tìm kiếm vị trí mục tiêu trên quỹ đạo, gửi tín hiệu tốc độ cao đến hệ thống servo.Vị trí của tuyến đường được phát hiện trực tuyến bởi bộ mã hóa quay có độ chính xác cao tích hợp trong động cơ servo, gửi thông tin trở lại hệ thống điều khiển, cuối cùng, định vị tốc độ cao được thực hiện bằng mô-đun định vị.

Ứng dụng của động cơ servo

Cơ chế chuyển động của khuôn: Được sử dụng động cơ servo kết nối hộp bánh răng, hệ thống truyền động đồng bộ được sử dụng để thực hiện chuyển động lên xuống qua lại của hai cơ cấu bản lề trên cả hai mặt của khuôn được kéo tương ứng bởi hai thanh liên kết.Bằng cách này, hai tấm giữ khuôn ở giữa di chuyển ngược chiều hoặc hướng về nhau, thường được gọi là mở và đóng khuôn.Bánh xe kéo được điều khiển bởi động cơ servo làm quay vòng theo chiều kim đồng hồ liên tục, giảm tác động điện và mài mòn, giúp cho việc kẹp khuôn trơn tru hơn.Mỗi vòng dẫn đến một chu kỳ hoàn chỉnh của chuyển động các tấm giữ khuôn ------ mở và đóng.Ngoài ra, cơ chế khóa khuôn tăng áp không khí áp suất cao được áp dụng để giảm bớt tác động giữa các tấm khuôn và bảo vệ khuôn một cách hiệu quả.Bên cạnh đó, nó giúp giảm khả năng hiển thị của các vạch chia trên chai thành phẩm.Cơ chế chuyển động khuôn điều khiển bằng động cơ servo được thiết kế và tạo ra dựa trên phân tích mô phỏng kỹ thuật cứng nhắc, đảm bảo rằng chuỗi chuyển động khuôn đơn giản, chính xác, nhất quán và nhanh chóng, tạo ra thời gian chu kỳ 0,2 ~ 0,4 giây.

Cơ chế chuyển bộ giữ nhiệt phôi và nạp phôi sơ bộ: Cơ cấu chuyển bộ giữ nhiệt phôi và bánh xe nạp phôi phôi và cơ cấu truyền bộ phận làm nóng phôi được điều khiển bởi bước truyền động kiểu liên kết dây đai đồng bộ của động cơ servo.Đối với hệ thống gia nhiệt quay sơ bộ, các bộ phận gia nhiệt phôi được điều khiển bởi động cơ tần số thay đổi, các thanh phôi (cổ phôi hướng lên trên) là loại gia nhiệt quay liên tục 360 độ, bước gia nhiệt sơ bộ 63mm, nhiều phôi phôi hơn được làm nóng liên tục trong cùng một khoảng cách, giúp cải thiện hiệu quả và tiết kiệm năng lượng trên 40%.Động cơ servo tương tự được sử dụng để vận hành đồng bộ trên rãnh trượt để quay định vị bước tốc độ cao nhằm đơn giản hóa cấu trúc, giúp đường chạy nhanh và ổn định, rút ​​ngắn thời gian chu kỳ sản xuất và cải thiện đáng kể hiệu quả sản xuất.

Hệ thống chuyển phôi với bộ kẹp và cơ chế nạp chai: Nạp phôi được làm nóng vào khuôn thổi và nạp chai thành phẩm được điều khiển bởi cùng một động cơ servo & dây đai đồng bộ, đảm bảo tốc độ cao và chính xác cho hai chuyển động này.

Cơ chế kéo căng (kéo căng xuống): các thanh kéo dài được điều khiển bởi một động cơ servo cùng một lúc, đảm bảo tính đồng bộ của chuyển động của các thanh và giúp điều chỉnh dễ dàng hơn trước khi sản xuất.(Sau khi hoán đổi khuôn thổi, giúp điều chỉnh độ cao của các thanh kéo dễ dàng hơn nhiều, chỉ cần nhập dữ liệu trên màn hình cảm ứng, thay vì thực hiện điều chỉnh bằng tay.)

Ứng dụng của hệ thống sưởi ổn nhiệt

Hệ thống điều khiển mô-đun hóa được sử dụng trong lò nung trống bình ổn nhiệt, sử dụng đèn hồng ngoại và bộ phản xạ để làm nóng phôi.Sau khi cài đặt giá trị nhiệt độ, thiết bị có thể tự động điều chỉnh điện áp đầu ra theo tỷ lệ mà không bị ảnh hưởng bởi sự dao động điện áp và thay đổi nhiệt độ môi trường.Đồng thời, nó cũng được làm mát bằng không khí tuần hoàn được điều khiển bởi bộ biến tần, có thể đảm bảo hiệu quả nhiệt độ gia nhiệt bên trong và nhiệt độ không đổi của lò sưởi, đồng thời làm cho bề mặt của mỗi phôi phôi và nhiệt độ bên trong của nó được làm nóng đồng nhất.Hơn nữa, chai quay 360 độ trong lò sưởi, do đó, mỗi mặt của phôi có thể được làm nóng đồng đều, giúp cải thiện năng suất của chai thổi và phạm vi thích ứng của phôi thành dày.

Ứng dụng của bộ điều chỉnh điện áp vòng kín đầy đủ trong hệ thống sưởi ấm sơ bộ:

Nhiệt độ của lò sưởi được kiểm soát bởi bộ điều chỉnh điện áp vòng kín hoàn toàn (có phản hồi) do công ty RiBo phát triển độc lập.Bộ điều khiển phát hiện và điều chỉnh điện áp đầu ra (giá trị cài đặt) ở tần số quét 100 lần mỗi giây, để đạt được hiệu quả của đầu ra điện áp đồng đều và giải quyết vấn đề hiệu ứng sưởi ấm không ổn định gây ra bởi sự dao động nhiệt của bộ phận sưởi ấm (đèn ) do sự dao động điện áp của nguồn điện.Ngoài ra, hệ thống điều khiển vòng kín tương tác và hợp tác với hệ thống kiểm soát nhiệt độ không đổi của lò sưởi ban đầu, cải thiện đáng kể sự dao động nhiệt độ sưởi do thay đổi nhiệt độ môi trường.Bằng cách áp dụng công nghệ trên trong máy thổi chai, tính đồng nhất và ổn định gia nhiệt của mỗi phôi phôi có xu hướng hoàn toàn nhất quán, cuối cùng đảm bảo sự ổn định và đồng nhất của hiệu ứng thổi chai của mỗi khoang.Bộ phận vòng kín này đã cải thiện hơn nữa hiệu suất tổng thể của thiết bị thổi chai.

Máy được trang bị tính năng phát hiện nhiệt độ phôi ở cuối lò gia nhiệt cuối cùng, nếu nhiệt độ phôi không đạt đến nhiệt độ thổi, phôi sẽ đi vào khuôn thổi nhưng không thổi, tiết kiệm không khí.

III.Hiệu suất và Ưu điểm

i. Giao diện người-máy dễ vận hành.Mọi thứ đều được vi tính hóa, bao gồm cả điều chỉnh nhiệt độ và phân phối phôi.

ii. Pannel hoạt động có thể di chuyển độc lập, làm cho hoạt động thuận tiện và linh hoạt hơn.

iii.Xác định hình thức bóc tách, xếp hàng, xử lý và đặt hàng chai đều được vận hành tự động bởi bộ phận thao tác bằng thép không gỉ mà không bị nhiễm bẩn lần thứ hai.

iv.Trong quá trình của hệ thống cấp phôi phôi tự động, mỗi kênh phôi có phát hiện quang điện, điều khiển hoạt động của động cơ trên và xi lanh phân chia, đảm bảo sự phân bố đồng đều của phôi trong mỗi kênh phôi và có chức năng báo động sự thiếu hụt nguyên liệu.

v. Hệ thống nước làm lạnh tuần hoàn cũng như quạt được điều khiển bằng bộ chuyển đổi có thể bảo vệ cổ chai khỏi bị biến dạng khi phôi được làm nóng.

vi.Hệ thống sưởi ấm áp dụng phản xạ tự động và hệ thống điều chỉnh vòng kín có nguồn điện được cung cấp liên tục theo tỷ lệ, không bị ảnh hưởng bởi sự dao động của điện áp.Dây chuyền vận chuyển có độ dốc ngắn và dây dù, giúp nhận ra việc làm nóng chậm và tiêu thụ điện năng thấp.Do đó, phôi có thể được làm nóng đều và dễ thổi.

vii.Việc lắp đặt khuôn theo vị trí giúp bạn có thể thay khuôn dễ dàng trong vòng một giờ, người vận hành chỉ cần đứng dưới đất là có thể hoàn thành công việc này, không cần phải đứng trên khung máy, độ an toàn cho người cao hơn rất nhiều.

viii.Tất cả các bộ phận quan trọng mà chúng tôi sử dụng cho máy móc, chẳng hạn như các bộ phận điện, khí nén, động cơ servo, v.v., là các bộ phận có thương hiệu nổi tiếng được nhập khẩu từ Nhật Bản, Hoa Kỳ và Châu Âu, đảm bảo sự ổn định và tuổi thọ lâu dài của thiết bị của chúng tôi.

ix. Van thổi áp suất cao được trang bị thiết bị chuyển đổi thành không khí áp suất thấp, có thể đảm bảo chuyển đổi bình thường mà không có khí áp suất thấp.Máy được trang bị thiết bị thu hồi khí áp suất cao, trong quá trình sản xuất thổi chai, không khí áp suất cao có thể được thu hồi và sử dụng cho xi lanh / thổi sơ bộ.

IV.Bảo trì dễ dàng

Hệ thống bộ điều khiển servo Omron (bộ điều khiển chuyển động, mô-đun) được kết nối với máy thông qua cáp giao tiếp cụ thể, người dùng có thể quản lý tất cả các hoạt động của máy thông qua bộ điều khiển chuyển động.Khi máy bị lỗi, giao diện người-máy sẽ cung cấp tín hiệu cảnh báo và báo cáo chẩn đoán lỗi cho người vận hành, người vận hành có thể nhanh chóng tìm ra nguyên nhân gây ra lỗi và khắc phục sự cố càng sớm càng tốt thông qua màn hình hiển thị lỗi.

★ Nếu chai bị tắc / đầy trong băng tải khí, chức năng tự động dừng nạp phôi có thể được cài đặt trong chương trình thông qua phát hiện quang điện.

★ Nếu máy sau khi thổi máy ngừng hoạt động trong thời gian quá lâu, đèn sưởi có thể được cài đặt chức năng tự động giảm nhiệt độ, tiết kiệm điện năng tiêu thụ và tránh nhiệt độ quá cao tại ghế sưởi. (Cài đặt nhiệt độ được cài đặt trên màn hình cảm ứng)

V. An toàn

Các bộ phận chuyển động qua lại của máy thổi chai được trang bị các thiết bị bảo vệ và các biển cảnh báo.

Tôi.Sự an toàn của người vận hành

Máy được bao bọc hoàn toàn với cửa an toàn đáng tin cậy hoàn hảo và cũng được trang bị tấm chống trượt bằng nhôm trên bề mặt chính, có thể đảm bảo an toàn cho người vận hành ở mức độ lớn nhất.

ii.Sự an toàn của máy

Kỹ thuật phát hiện nhiều điểm được áp dụng để đảm bảo sự vận hành an toàn của hệ thống định vị, hệ thống kẹp và hệ thống kéo căng ở mức độ lớn nhất.

Thông số kỹ thuật
