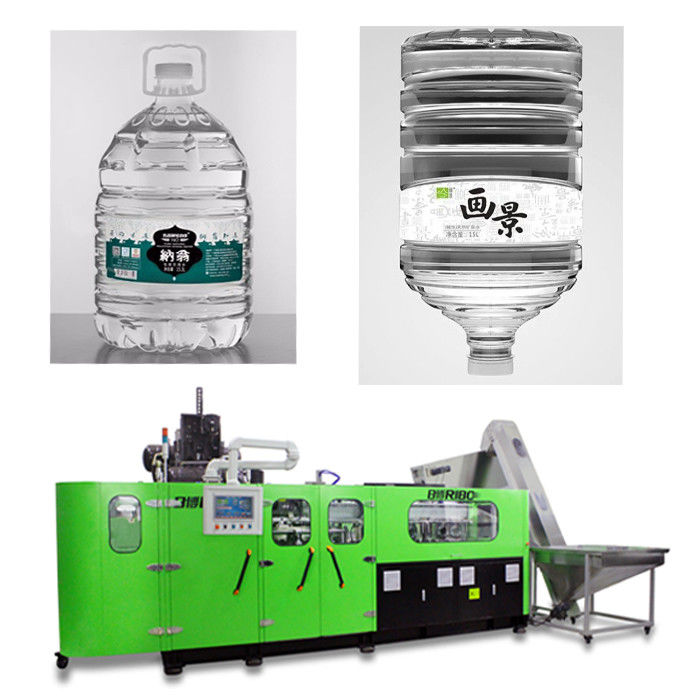

Điều khiển PLC Máy thổi PET 20 lít Đầu ra 4000BPH ~ 3200BPH

10L ~ 20L Máy thổi chai nhựa Pet hoàn toàn tự động Máy thổi PET 20 lít

Giới thiệu máy dòng R

I. Tóm tắt

Sê-ri R lMáy thổi chai PET chạy điện bằng điện inear là loại máy thổi PET tự động tốc độ cao được thiết kế và phát triển với công nghệ thổi chai tiên tiến nhất hiện nay, những ưu điểm của nó có thể được mô tả là tốc độ, ổn định, đơn giản, có mục đích chung và an toàn với môi trường.Nó chủ yếu được áp dụng trong các hộp PET đúc thổi cho nước, nước giải khát, nước trái cây, v.v. Máy cho năng suất dồi dào với hiệu suất cao.Dung tích của mỗi khoang đã được tăng lên 1000 ~ 800bph khi kích thước chai tương ứng bằng hoặc nhỏ hơn 10L, có thể đáp ứng yêu cầu của khách hàng cao cấp.Được trang bị hệ thống nạp tự động sơ bộ, máy hoạt động hoàn toàn tự động với hiệu suất nhất quán và tốc độ cao, không có bất kỳ sự can thiệp nào của người vận hành trong toàn bộ quá trình.Do đó, nguy cơ ô nhiễm có thể được giảm thiểu một cách rõ ràng, điều này đảm bảo chất lượng của sản phẩm.

II.Sự phát triển công nghệ

Ứng dụng của hệ thống servo PLC:

Đã áp dụng hệ thống bộ điều khiển chuyển động Omron (loại mô-đun tích hợp), sử dụng hệ thống PTO (mô-đun định vị servo) để định vị tốc độ cao, cảm biến tiệm cận tìm kiếm vị trí mục tiêu trên quỹ đạo, gửi tín hiệu tốc độ cao đến hệ thống servo.Vị trí của tuyến đường được phát hiện trực tuyến bởi bộ mã hóa quay có độ chính xác cao tích hợp trong động cơ servo, gửi thông tin trở lại hệ thống điều khiển, cuối cùng, định vị tốc độ cao được thực hiện bằng mô-đun định vị.

Ứng dụng của động cơ servo

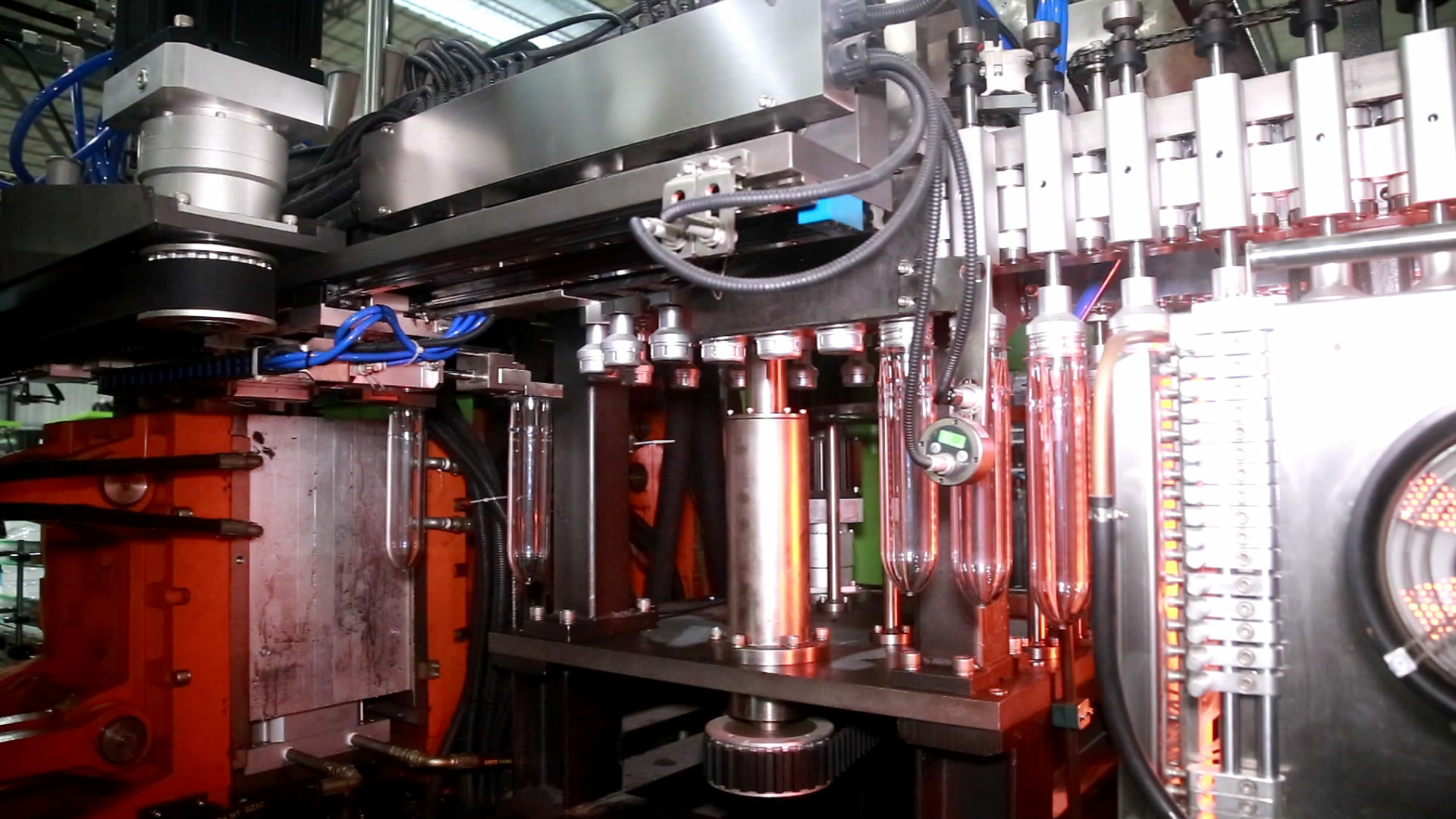

Cơ chế chuyển động của khuôn: Được sử dụng động cơ servo kết nối hộp bánh răng, hệ thống truyền động đồng bộ được sử dụng để thực hiện chuyển động lên xuống qua lại của hai cơ cấu bản lề trên cả hai mặt của khuôn được kéo tương ứng bởi hai thanh liên kết.Bằng cách này, hai tấm giữ khuôn ở giữa di chuyển ngược chiều hoặc hướng về nhau, thường được gọi là mở và đóng khuôn.Bánh xe kéo được điều khiển bởi động cơ servo làm quay vòng theo chiều kim đồng hồ liên tục, giảm tác động điện và mài mòn, giúp cho việc kẹp khuôn trơn tru hơn.Mỗi vòng dẫn đến một chu kỳ hoàn chỉnh của chuyển động các tấm giữ khuôn ------ mở và đóng.Ngoài ra, cơ chế khóa khuôn tăng áp không khí áp suất cao được áp dụng để giảm bớt tác động giữa các tấm khuôn và bảo vệ khuôn một cách hiệu quả.Bên cạnh đó, nó giúp giảm khả năng hiển thị của các vạch chia trên chai thành phẩm.Cơ chế chuyển động khuôn điều khiển bằng động cơ servo được thiết kế và tạo ra dựa trên phân tích mô phỏng kỹ thuật cứng nhắc, đảm bảo rằng chuỗi chuyển động khuôn đơn giản, chính xác, nhất quán và nhanh chóng, tạo ra thời gian chu kỳ 0,2 ~ 0,4 giây.

Cơ chế chuyển bộ giữ nhiệt phôi và cấp phôi phôi: Cơ cấu truyền bánh xe hình sao nạp phôi và cơ cấu truyền bộ giữ nhiệt định hình được điều khiển bởi bước truyền động kiểu liên kết đai đồng bộ của động cơ servo.Đối với hệ thống gia nhiệt quay sơ bộ, các bộ phận gia nhiệt phôi được điều khiển bởi động cơ tần số thay đổi, các thanh phôi (cổ phôi hướng lên trên) là loại gia nhiệt quay liên tục 360 độ, bước gia nhiệt sơ bộ 63mm, nhiều phôi phôi hơn được làm nóng liên tục trong cùng một khoảng cách, giúp cải thiện hiệu quả và tiết kiệm năng lượng trên 40%.Động cơ servo tương tự được sử dụng để vận hành đồng bộ trên rãnh trượt để quay định vị bước tốc độ cao nhằm đơn giản hóa cấu trúc, giúp đường chạy nhanh và ổn định, rút ​​ngắn thời gian chu kỳ sản xuất và cải thiện đáng kể hiệu quả sản xuất.

Cơ chế sân thay đổi: Máy cơ này được sử dụng động cơ servo để kết nối trục vít trực tiếp, trục vít quay một vòng, chiều cao được thay đổi trực tiếp từ 63,5mm thành 250mm, đảm bảo tốc độ cao và xử lý chính xác giữa hai cơ cấu.

Hệ thống chuyển phôi với bộ kẹp và cơ chế cấp liệu ra ngoài chai: Các phôi sơ bộ được gia nhiệt cấp vào khuôn thổi và các chai thành phẩm được dẫn ra bởi cùng một động cơ servo & dây đai đồng bộ, đảm bảo tốc độ cao và chính xác cho hai chuyển động này.

Cơ chế kéo dài (kéo dài xuống):các thanh kéo dài được điều khiển bởi một động cơ servo cùng một lúc, điều này đảm bảo tính đồng bộ của chuyển động của các thanh và giúp điều chỉnh dễ dàng hơn trước khi sản xuất.(Sau khi hoán đổi khuôn thổi, giúp điều chỉnh độ cao của các thanh kéo dễ dàng hơn nhiều, chỉ cần nhập dữ liệu trên màn hình cảm ứng, thay vì thực hiện điều chỉnh bằng tay.)

Ứng dụng của hệ thống sưởi ổn nhiệt

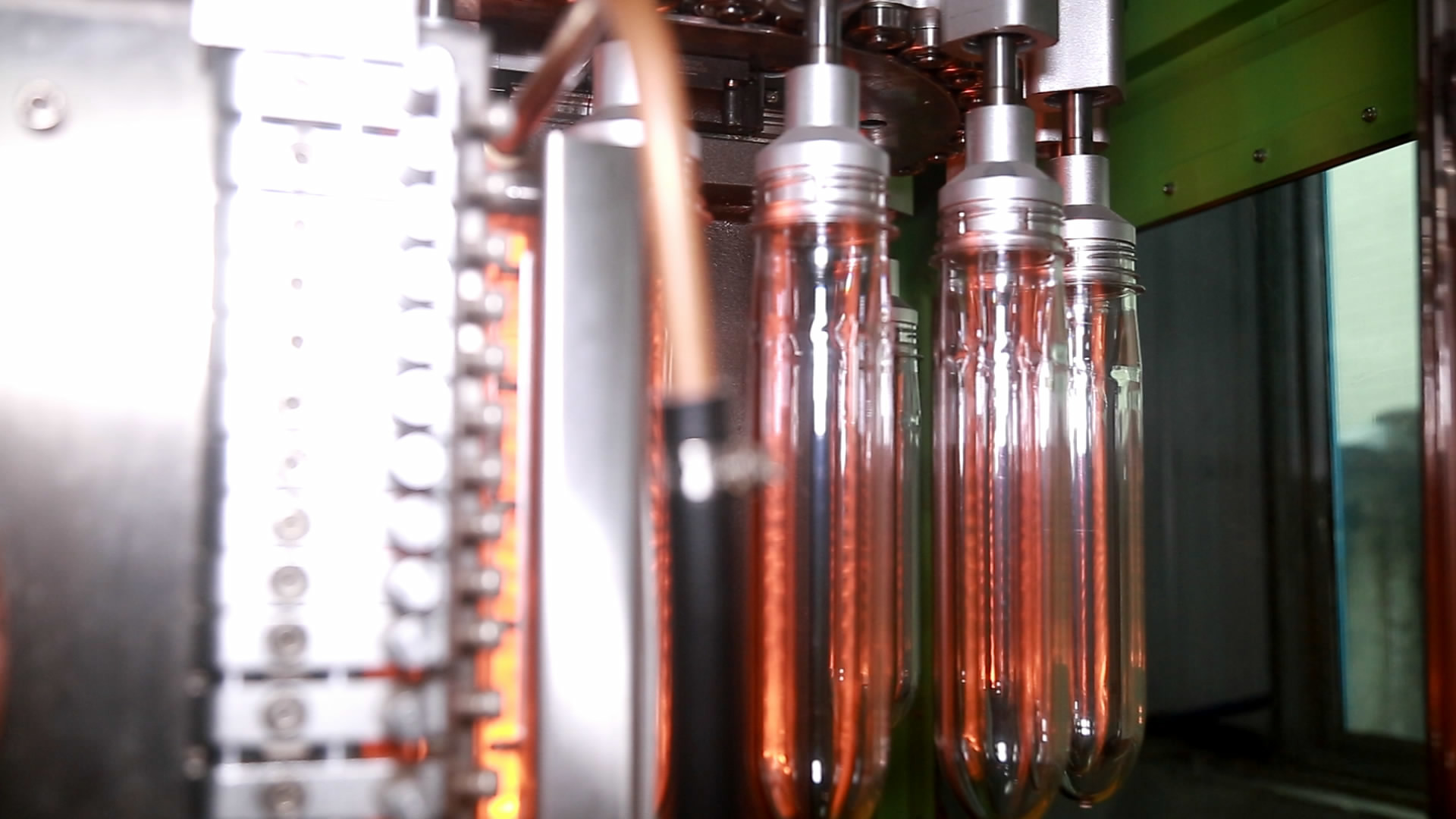

Hệ thống điều khiển mô-đun hóa được sử dụng trong lò nung trống bình ổn nhiệt, sử dụng đèn hồng ngoại và bộ phản xạ để làm nóng phôi.Sau khi cài đặt giá trị nhiệt độ, thiết bị có thể tự động điều chỉnh điện áp đầu ra theo tỷ lệ mà không bị ảnh hưởng bởi sự dao động điện áp và thay đổi nhiệt độ môi trường.Đồng thời, nó cũng được làm mát bằng không khí tuần hoàn được điều khiển bởi bộ biến tần, có thể đảm bảo hiệu quả nhiệt độ gia nhiệt bên trong và nhiệt độ không đổi của lò sưởi, đồng thời làm cho bề mặt của mỗi phôi phôi và nhiệt độ bên trong của nó được làm nóng đồng nhất.Hơn nữa, chai quay 360 độ trong lò sưởi, do đó, mỗi mặt của phôi có thể được làm nóng đồng đều, giúp cải thiện năng suất của chai thổi và phạm vi thích ứng của phôi thành dày.

Ứng dụng của bộ điều chỉnh điện áp vòng kín đầy đủ trong hệ thống sưởi ấm sơ bộ:

Nhiệt độ của lò sưởi được kiểm soát bởi bộ điều chỉnh điện áp vòng kín hoàn toàn (có phản hồi) do công ty RiBo phát triển độc lập.Bộ điều khiển phát hiện và điều chỉnh điện áp đầu ra (giá trị cài đặt) ở tần số quét 100 lần mỗi giây, để đạt được hiệu quả của đầu ra điện áp đồng đều và giải quyết vấn đề hiệu ứng sưởi ấm không ổn định gây ra bởi sự dao động nhiệt của bộ phận sưởi ấm (đèn ) do sự dao động điện áp của nguồn điện.Ngoài ra, hệ thống điều khiển vòng kín tương tác và hợp tác với hệ thống kiểm soát nhiệt độ không đổi của lò sưởi ban đầu, cải thiện đáng kể sự dao động nhiệt độ sưởi do thay đổi nhiệt độ môi trường.Bằng cách áp dụng công nghệ trên trong máy thổi chai, tính đồng nhất và ổn định gia nhiệt của mỗi phôi phôi có xu hướng hoàn toàn nhất quán, cuối cùng đảm bảo sự ổn định và đồng nhất của hiệu ứng thổi chai của mỗi khoang.Bộ phận vòng kín này đã cải thiện hơn nữa hiệu suất tổng thể của thiết bị thổi chai.

Máy được trang bị tính năng phát hiện nhiệt độ phôi ở cuối lò gia nhiệt cuối cùng, nếu nhiệt độ phôi không đạt đến nhiệt độ thổi, phôi sẽ đi vào khuôn thổi nhưng không thổi, tiết kiệm không khí.

Thông số kỹ thuật
