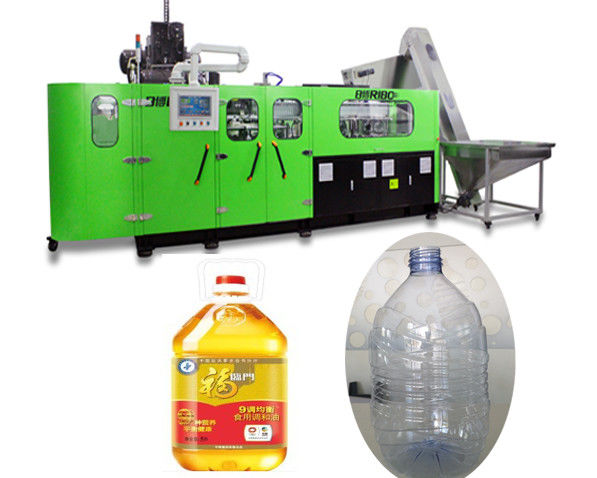

Thiết bị thổi khuôn chai PET 380V Hệ thống điều khiển chuyển động Omron 3 khoang

Chai nước khoáng 5 lít / Máy thổi chai dầu Thiết bị thổi khuôn PET


Sự phát triển công nghệ

Ứng dụng của hệ thống servo PLC:

Đã thông qua hệ thống bộ điều khiển chuyển động Omron (loại mô-đun tích hợp), sử dụng hệ thống PTO (mô-đun định vị servo) cho

định vị tốc độ, cảm biến khoảng cách tìm kiếm vị trí mục tiêu quỹ đạo, gửi tín hiệu tốc độ cao đến hệ thống servo.Các

vị trí của bản nhạc được phát hiện trực tuyến bởi bộ mã hóa quay có độ chính xác cao được tích hợp trong động cơ servo, gửi lại thông tin

đến hệ thống điều khiển, cuối cùng, định vị tốc độ cao được thực hiện bởi mô-đun định vị.

Ứng dụng của động cơ servo

Cơ chế chuyển động của khuôn: Đã thông qua động cơ servo kết nối hộp số, hệ thống truyền động đồng bộ là

được thông qua để thực hiện chuyển động qua lại lên xuống của hai cơ cấu bản lề trên cả hai mặt của khuôn được kéo bởi hai

các thanh liên kết tương ứng.Bằng cách này, hai tấm giữ khuôn ở giữa di chuyển ngược chiều hoặc về phía nhau, đó là

thường được gọi là đóng mở khuôn.Bánh xe kéo được điều khiển bởi động cơ servo làm vòng theo chiều kim đồng hồ

liên tục, giảm tác động điện và mài mòn, làm cho việc kẹp khuôn trơn tru hơn.Mỗi vòng dẫn đến một

hoàn thành chu kỳ chuyển động của tấm giữ khuôn ------ mở và đóng.Ngoài ra, khóa khuôn tăng áp không khí áp suất cao

được áp dụng cơ chế làm giảm tác động giữa các tấm khuôn và bảo vệ khuôn một cách hiệu quả.Bên cạnh đó, nó giúp

giảm khả năng hiển thị của các vạch chia trên chai thành phẩm.Cơ chế chuyển động khuôn điều khiển động cơ servo được thiết kế và

được tạo ra dựa trên phân tích mô phỏng kỹ thuật nghiêm ngặt, đảm bảo rằng chuỗi chuyển động của khuôn đơn giản, chính xác,

nhất quán và nhanh chóng, làm cho thời gian chu kỳ 0,2 ~ 0,4 giây.

Cơ chế sân thay đổi: Máy cơ này được sử dụng động cơ servo để kết nối trục vít trực tiếp, trục vít quay một

tròn, cao độ được thay đổi trực tiếp từ 63,5mm thành 190mm, đảm bảo tốc độ cao và xử lý chính xác giữa các

hai cơ chế.

Ứng dụng của hệ thống sưởi ổn nhiệt

Hệ thống điều khiển mô-đun hóa được sử dụng trong lò nung trống bình ổn nhiệt, sử dụng đèn hồng ngoại và bộ phản xạ cho

làm nóng phôi.Sau khi cài đặt giá trị nhiệt độ, thiết bị có thể tự động điều chỉnh điện áp đầu ra theo

tỷ lệ mà không bị ảnh hưởng bởi sự dao động điện áp và thay đổi nhiệt độ môi trường.Đồng thời, nó cũng được làm mát bằng

không khí tuần hoàn được điều khiển bằng bộ biến tần, có thể đảm bảo hiệu quả nhiệt độ sưởi ấm bên trong và không đổi

nhiệt độ của lò sưởi, và làm cho bề mặt của mỗi phôi phôi và nhiệt độ bên trong của nó được làm nóng đồng đều.

Hơn nữa, bình xoay 360 độ trong lò sưởi, do đó, mỗi bên của phôi có thể được làm nóng đồng đều, điều này

cải thiện năng suất của chai thổi và phạm vi khả năng thích ứng của phôi đúc thành dày.

Bảo trì dễ dàng

Hệ thống bộ điều khiển servo Omron (bộ điều khiển chuyển động, mô-đun) được kết nối với máy thông qua giao tiếp cụ thể

Người dùng có thể quản lý tất cả các hoạt động của máy thông qua bộ điều khiển chuyển động.Khi máy bị lỗi,

giao diện người-máy sẽ cung cấp các tín hiệu cảnh báo và báo cáo chẩn đoán lỗi cho người vận hành, người vận hành có thể nhanh chóng tìm thấy

nguyên nhân gây ra lỗi và khắc phục sự cố càng sớm càng tốt thông qua màn hình hiển thị lỗi.

★ Nếu chai bị tắc / đầy trong băng tải khí, có thể cài đặt chức năng tự động dừng nạp phôi trong chương trình

thông qua phát hiện quang điện.

★ Nếu máy sau khi thổi máy ngừng hoạt động quá lâu, đèn sưởi có thể được cài đặt với chức năng

tự động giảm nhiệt độ, tiết kiệm điện năng tiêu thụ và tránh nhiệt độ quá cao trên ghế sưởi.

(Cài đặt nhiệt độ được đặt trong màn hình cảm ứng)

Sự an toàn

Các bộ phận chuyển động qua lại của máy thổi chai được trang bị các thiết bị bảo vệ và các biển cảnh báo.

Tôi.Sự an toàn của người vận hành

Máy được bao bọc hoàn toàn với cửa an toàn đáng tin cậy hoàn hảo và cũng được trang bị tấm chống trượt bằng nhôm trên chính

bề mặt, có thể đảm bảo an toàn cho người vận hành ở mức độ lớn nhất.

ii.Sự an toàn của máy

Kỹ thuật phát hiện nhiều điểm được áp dụng để đảm bảo hoạt động an toàn của hệ thống định vị, hệ thống kẹp

và hệ thống kéo giãn ở mức độ lớn nhất.

Dòng này được sử dụng rộng rãi để làm chai PET đựng nước uống,dầu ăn, thực phẩm, hóa chất hàng ngày …… vv.

Thông số kỹ thuật
