Máy thổi khuôn 6 lỗ hai bước

Máy thổi khuôn tự động Giá tốt nhất cho Chai nước PET / Chai nước ngọt có ga

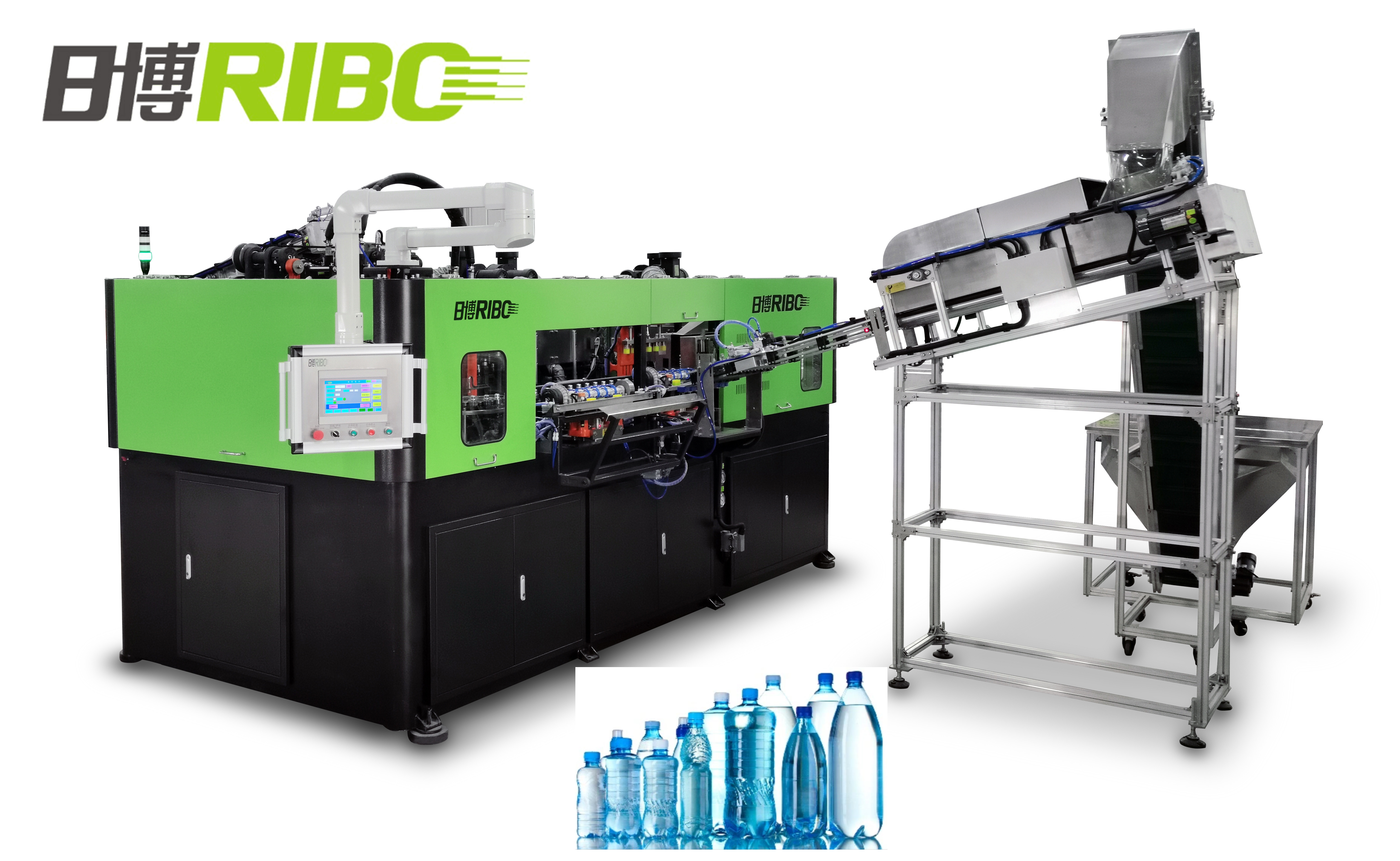

Giới thiệu máy BLMS Series

I. Tóm tắt

Máy thổi thẳng BLMS Series là máy thổi PET tự động tốc độ cao được thiết kế và phát triển với công nghệ thổi chai tiên tiến nhất hiện nay, các ưu điểm của nó có thể được mô tả là tốc độ, ổn định, đơn giản, có mục đích chung và an toàn với môi trường.Nó chủ yếu được áp dụng trong quá trình đúc thổi lạnh và làm đầy các hộp PET chiết rót trung nhiệt cho nước uống, nước giải khát, thực phẩm, các sản phẩm hóa chất hàng ngày, v.v. Máy cho năng suất dồi dào với hiệu suất cao. Dung tích của mỗi khoang đã được tăng lên thành1600bphtừ 1000bph ban đầu khi kích thước chai tương ứng bằng hoặc nhỏ hơn 600ml, có thể đáp ứng yêu cầu của khách hàng cao cấp.Được trang bị hệ thống nạp tự động sơ bộ, máy hoạt động hoàn toàn tự động với hiệu suất nhất quán và tốc độ cao, không có bất kỳ sự can thiệp nào của người vận hành trong toàn bộ quá trình.Do đó, nguy cơ ô nhiễm có thể được giảm thiểu một cách rõ ràng, điều này đảm bảo chất lượng của sản phẩm.

II.Sự phát triển công nghệ

Tôi.Cải tiến hệ thống khóa khuôn

Động cơ Servo được sử dụng để điều khiển chuyển động của giá đỡ khuôn 4 mảnh và cơ cấu khóa khuôn siêu áp áp suất cao được trang bị.Cơ chế kẹp và mở khuôn này đã được chúng tôi phát triển thành công dựa trên thực tiễn hàng chục năm, hiện là cơ chế kẹp và mở hiệu quả nhất được áp dụng trên các máy đúc thổi tuyến tính trong nước.Thời gian chu kỳ chuyển động của khuôn chỉ từ 0,4 ~ 0,5 giây.Trong khi đó, toàn bộ chuyển động chính xác, ổn định và nhanh chóng trong khi tác động giữa các tấm khuôn đã được khấu hao, có thể bảo vệ khuôn một cách hiệu quả và giảm khả năng hiển thị của các đường chia trên chai thành phẩm.

ii.Ứng dụng của hệ thống PLC servo

Hệ thống servo được sử dụng để tiến hành định vị tức thời, nắm bắt vị trí mục tiêu của quỹ đạo bằng công tắc cảm biến tiếp cận, sau đó gửi tín hiệu nhanh chóng đến hệ thống servo PLC.Sau đó, bộ mã hóa quay vòng của nhà máy trong động cơ servo sẽ phát hiện vị trí của quỹ đạo trên đường thẳng và sau đó cung cấp thông tin trở lại cho hệ thống điều khiển.Do đó, định hướng sẽ được thực hiện bởi PLC và mô-đun định vị.

iii.Ứng dụng của động cơ servo

Cơ chế chuyển động của khuôn:Hệ thống truyền động đồng bộ giảm tốc động cơ servo được sử dụng để thực hiện chuyển động qua lại của hai cơ cấu bản lề trên cả hai mặt của khuôn được kéo tương ứng bởi hai thanh liên kết.Bằng cách này, hai tấm giữ khuôn ở giữa di chuyển ngược chiều hoặc hướng về nhau, thường được gọi là mở và đóng khuôn.Bánh xe kéo được điều khiển bởi động cơ servo làm quay liên tục theo chiều kim đồng hồ.Mỗi vòng dẫn đến một chu kỳ hoàn chỉnh của chuyển động các tấm giữ khuôn ------ mở và đóng.Ngoài ra, cơ chế khóa khuôn tăng áp không khí áp suất cao được áp dụng để giảm bớt tác động giữa các tấm khuôn và bảo vệ khuôn một cách hiệu quả.Bên cạnh đó, nó giúp giảm khả năng hiển thị của các vạch chia trên chai thành phẩm.Cơ chế chuyển động khuôn điều khiển động cơ servo được thiết kế và tạo ra dựa trên phân tích mô phỏng kỹ thuật cứng nhắc, đảm bảo rằng chuỗi chuyển động khuôn đơn giản, chính xác, nhất quán và nhanh chóng, tạo ra thời gian chu kỳ 0,3 ~ 0,5 giây.

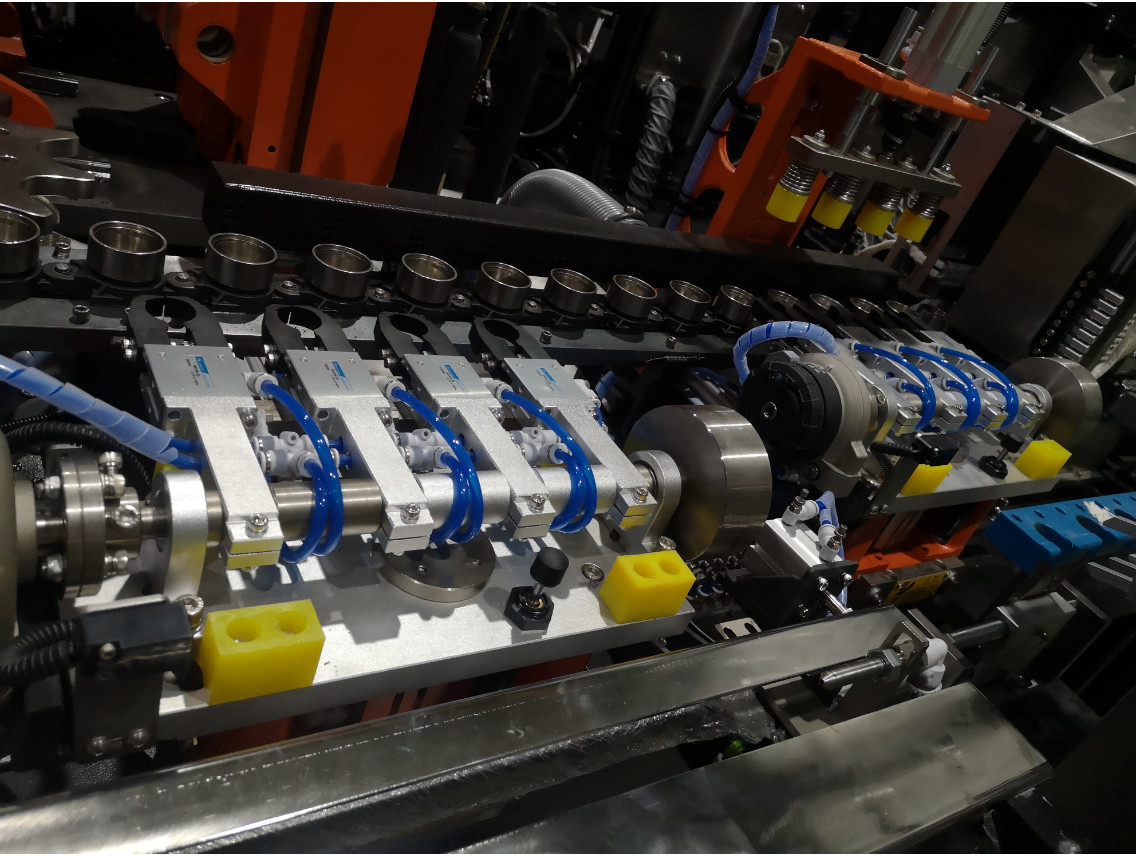

Cơ chế bước:các chuyển động truyền của gia nhiệt sơ bộ, phân phối và cấp liệu ra chai đều là kết quả của tốc độ cao đồng bộ và định vị chính xác của động cơ servo.(Động cơ servo được sử dụng để truyền động mâm cặp và mâm cặp di chuyển một vòng, một chu trình bước được hoàn thành. Điều đó có nghĩa là trong thời gian chờ đợi, tải 4 chiếc thực hiện, 4 chiếc thực hiện được làm nóng vào khuôn thổi, 4 chai thành phẩm được lấy do robot thực hiện.) Thanh trượt theo quỹ đạo nhanh chóng và ổn định với thời gian chu kỳ ít hơn và hiệu quả cao hơn.

Cơ chế kéo dài: các thanh kéo dài được điều khiển bởi một động cơ servo cùng một lúc, đảm bảo tính đồng bộ của chuyển động của các thanh và giúp điều chỉnh trước khi sản xuất dễ dàng hơn.

(Sau khi hoán đổi khuôn thổi, việc điều chỉnh độ cao của các thanh kéo dễ dàng hơn rất nhiều, chỉ cần nhập dữ liệu trên màn hình cảm ứng, không cần điều chỉnh bằng tay.)

Ⅳ.Hệ thống sưởi tiết kiệm năng lượng

Sử dụng công nghệ mới nhất của loại đèn hồng ngoại tiết kiệm năng lượng, độ xuyên sáng của đèn mạnh hơn, đồng đều hơn!Và so với các loại đèn thông thường thì nó có thể tiết kiệm điện lên đến 30-20%.

Hệ thống sưởi ấm áp dụng phản xạ tự động và hệ thống điều chỉnh vòng kín có nguồn điện được cung cấp liên tục theo tỷ lệ, không bị ảnh hưởng bởi sự dao động của điện áp.Mỗi ống đèn trong lò sưởi có thể được điều khiển riêng lẻ.Hơn nữa, máy sưởi được trang bị hệ thống làm mát không khí tuần hoàn được điều khiển bằng bộ chuyển đổi có thể giữ nhiệt độ không đổi bên trong máy sưởi và làm nóng sơ bộ một cách nhất quán, giúp tỷ lệ chi tiết tốt cao.Ngoài ra, máy sưởi ho mẹt hoạt động hiệu quả trong điều kiện nhiệt độ dao động lớn (10 ℃ ~ 30 ℃).Việc định vị hệ thống bước sưởi được thực hiện bởi động cơ servo, nhanh chóng và ổn định.

v. Ứng dụng của hệ thống tách phôi tự động

Khi hệ thống tự động tháo khuôn phôi đang hoạt động, các cảm biến quang điện ở mỗi đường trượt phôi sẽ ra lệnh cho động cơ nạp phôi và xi lanh phân phối để đảm bảo phôi trải đều ở mỗi đường trượt.Sự vắng mặt của phôi sẽ kích hoạt cảnh báo đến phễu để yêu cầu cung cấp thêm phôi, điều này đảm bảo toàn bộ quy trình chạy trơn tru mà không có điểm dừng.

III.Hiệu suất và Ưu điểm

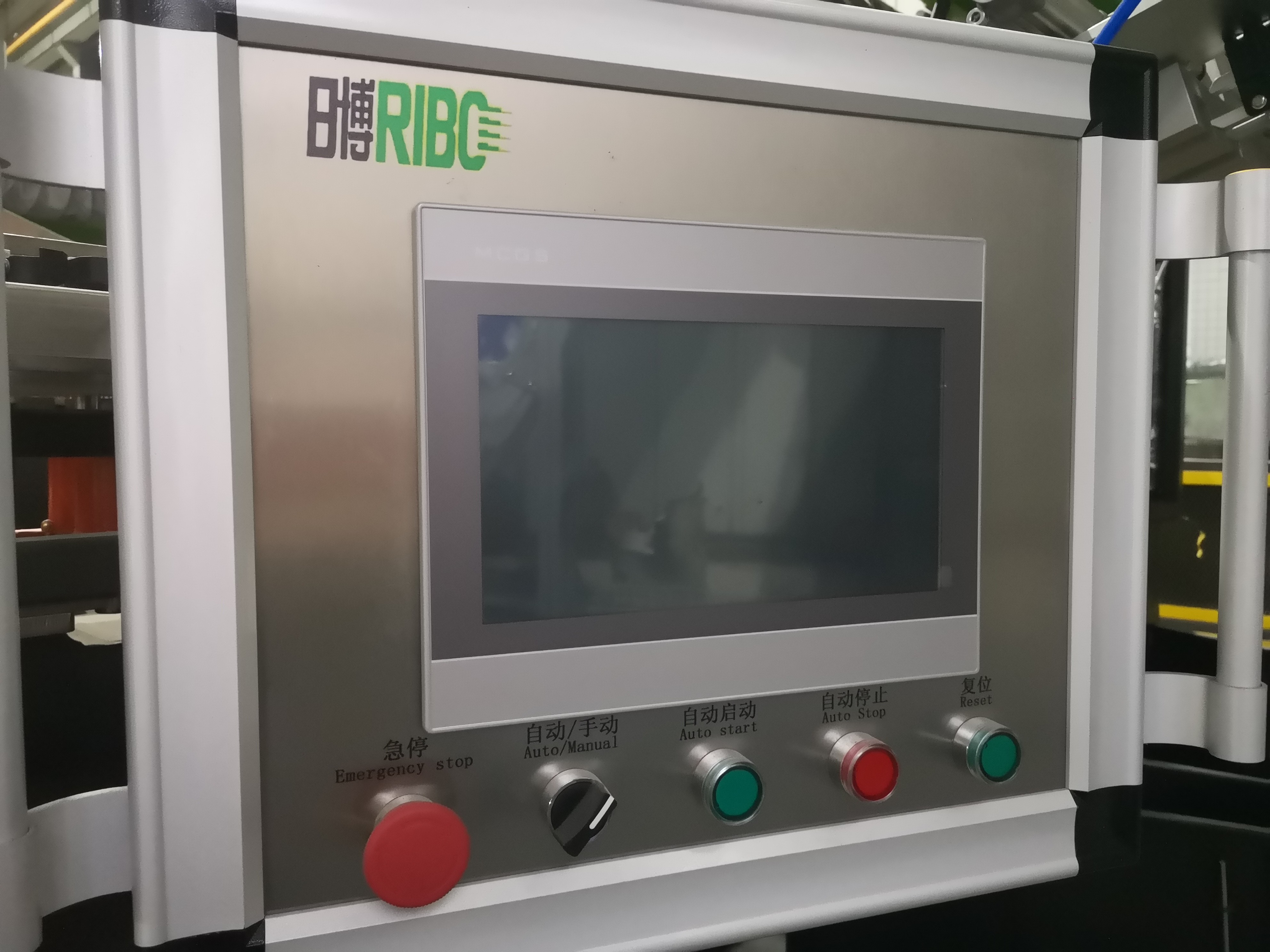

Tôi.Giao diện người-máy dễ vận hành.Mọi thứ đều được vi tính hóa, bao gồm cả điều chỉnh nhiệt độ và phân phối phôi.

ii.Tất cả các thao tác tháo dỡ phôi, xếp hàng, xử lý và đặt hàng đều được vận hành tự động bằng máy thao tác bằng thép không gỉ mà không có sự nhiễm bẩn thứ hai.

iii.Hệ thống nước làm lạnh tuần hoàn có thể bảo vệ cổ chai chống lại sự biến dạng khi phôi đang được làm nóng.

iv.Hệ thống sưởi ấm áp dụng phản xạ tự động và hệ thống điều chỉnh vòng kín có nguồn điện được cung cấp liên tục theo tỷ lệ, không bị ảnh hưởng bởi sự dao động của điện áp.Dây chuyền vận chuyển có độ dốc ngắn và dây dù, giúp nhận ra việc làm nóng chậm và tiêu thụ điện năng thấp.Do đó, phôi có thể được làm nóng đều và dễ thổi.

iv.Việc lắp đặt khuôn đúng vị trí giúp bạn có thể thay khuôn dễ dàng trong vòng 30 phút.

v. Tất cả các bộ phận quan trọng mà chúng tôi sử dụng cho máy móc, chẳng hạn như các bộ phận điện, khí nén, động cơ servo, v.v., là các bộ phận có thương hiệu nổi tiếng được nhập khẩu từ Nhật Bản, Hoa Kỳ và Châu Âu, đảm bảo sự ổn định và tuổi thọ lâu dài của thiết bị của chúng tôi.

IV. Bảo trì dễ dàng

Vì máy được kết nối với bộ điều khiển logic khả trình (PLC) thông qua cáp giao tiếp cụ thể, người dùng có thể quản lý tất cả các hoạt động của máy thông qua PLC, điều này sẽ gửi tín hiệu cảnh báo và báo cáo chẩn đoán sự cố cho người vận hành khi có sự cố. với máy.Theo đó, người vận hành có thể dễ dàng tìm ra nguyên nhân dẫn đến sự cố thông qua các chỉ dẫn được hiển thị và khắc phục chúng một cách nhanh chóng.

V. An toàn

BLMS-9000 được trang bị các thiết bị bảo vệ cơ khí và điện sau đây để đảm bảo sự an toàn của người vận hành và hoạt động ổn định lâu bền của máy.

Tôi.Sự an toàn của người vận hành

Máy được bao bọc hoàn toàn với cửa an toàn đáng tin cậy hoàn hảo và cũng được trang bị tấm chống trượt bằng nhôm trên bề mặt chính, có thể đảm bảo an toàn cho người vận hành ở mức độ lớn nhất.

ii.Sự an toàn của máy

Kỹ thuật phát hiện nhiều điểm được áp dụng để đảm bảo sự vận hành an toàn của hệ thống định vị, hệ thống kẹp và hệ thống kéo căng ở mức độ lớn nhất.

Thông số kỹ thuật
