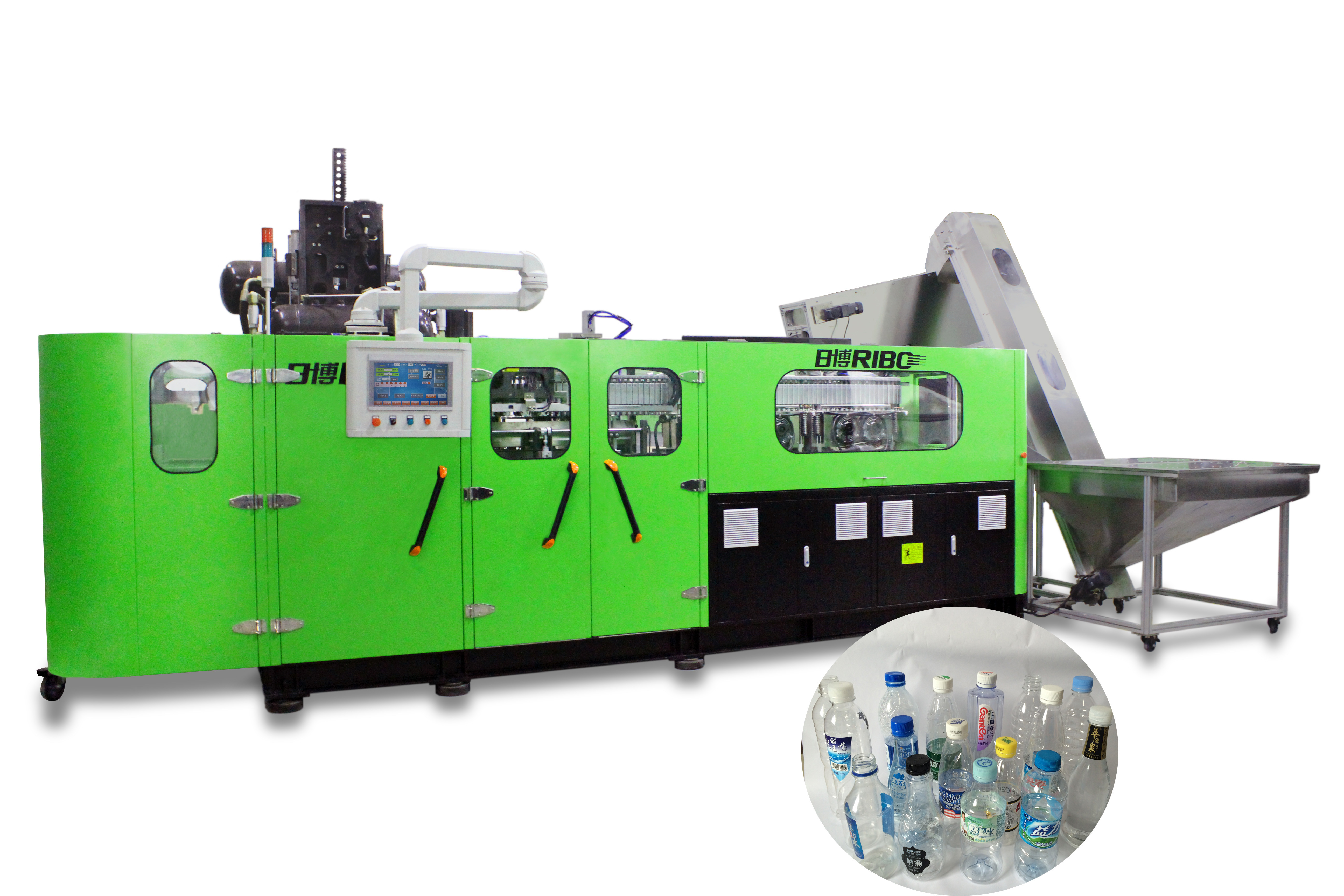

Máy thổi khuôn tự động 16000BPH 12000BPH

Sự phát triển công nghệ

Ứng dụng của hệ thống servo PLC:

Đã thông qua hệ thống bộ điều khiển chuyển động Omron (loại mô-đun tích hợp), sử dụng hệ thống PTO (mô-đun định vị servo) cho

định vị tốc độ, cảm biến khoảng cách tìm kiếm vị trí mục tiêu quỹ đạo, gửi tín hiệu tốc độ cao đến hệ thống servo.Các

vị trí của bản nhạc được phát hiện trực tuyến bởi bộ mã hóa quay có độ chính xác cao được tích hợp trong động cơ servo, gửi lại thông tin

đến hệ thống điều khiển, cuối cùng, định vị tốc độ cao được thực hiện bởi mô-đun định vị.

Ứng dụng của động cơ servo

Cơ chế chuyển động khuôn: Thông qua động cơ servo kết nối hộp bánh răng, hệ thống truyền động đồng bộ là

được thông qua để thực hiện chuyển động qua lại lên xuống của hai cơ cấu bản lề trên cả hai mặt của khuôn được kéo bởi hai

các thanh liên kết tương ứng.Bằng cách này, hai tấm giữ khuôn ở giữa di chuyển ngược chiều hoặc về phía nhau, đó là

thường được gọi là đóng mở khuôn.Bánh xe kéo được điều khiển bởi động cơ servo làm vòng theo chiều kim đồng hồ

liên tục, giảm tác động điện và mài mòn, làm cho việc kẹp khuôn trơn tru hơn.Mỗi vòng dẫn đến một

hoàn thành chu kỳ chuyển động của tấm giữ khuôn ------ mở và đóng.Ngoài ra, khóa khuôn tăng áp không khí áp suất cao

được áp dụng cơ chế làm giảm tác động giữa các tấm khuôn và bảo vệ khuôn một cách hiệu quả.Bên cạnh đó, nó giúp

giảm khả năng hiển thị của các vạch chia trên chai thành phẩm.Cơ chế chuyển động khuôn điều khiển động cơ servo được thiết kế và

được tạo ra dựa trên phân tích mô phỏng kỹ thuật nghiêm ngặt, đảm bảo rằng chuỗi chuyển động của khuôn đơn giản, chính xác,

nhất quán và nhanh chóng, làm cho thời gian chu kỳ 0,2 ~ 0,4 giây.

Cơ chế chuyển bộ giữ nhiệt phôi và cấp phôi phôi: Bánh xe sao cho ăn phôi và

Cơ chế chuyển bộ giữ nhiệt phôi được điều khiển bởi bước truyền động kiểu liên kết dây đai đồng bộ của động cơ servo.Đối với

hệ thống gia nhiệt quay preform, bộ giữ nhiệt preform được điều khiển bởi động cơ tần số thay đổi, phôi preforms (cổ phôi là

trở lên) là gia nhiệt quay liên tục 360 độ, bước gia nhiệt Preform 48mm, nhiều phôi hơn được làm nóng liên tục

trong cùng một khoảng cách, giúp cải thiện hiệu quả và tiết kiệm năng lượng trên 40%.Cùng một động cơ servo được sử dụng để

hoạt động đồng bộ trên một rãnh trượt để xoay định vị bước tốc độ cao nhằm đơn giản hóa cấu trúc, điều này làm cho

bước theo dõi nhanh chóng và ổn định, rút ​​ngắn thời gian chu kỳ sản xuất và cải thiện đáng kể hiệu quả sản xuất.

Thực hiện sau khi cơ chế gia nhiệt / bước thay đổi: Cơ cấu này được sử dụng động cơ servo để kết nối trục vít

trực tiếp, vít quay xung quanh, cao độ được thay đổi trực tiếp từ 48mm thành 96mm, cấu trúc được thay đổi để đảm bảo độ cao

tốc độ và chính xác thực hiện xử lý giữa hai cơ chế.

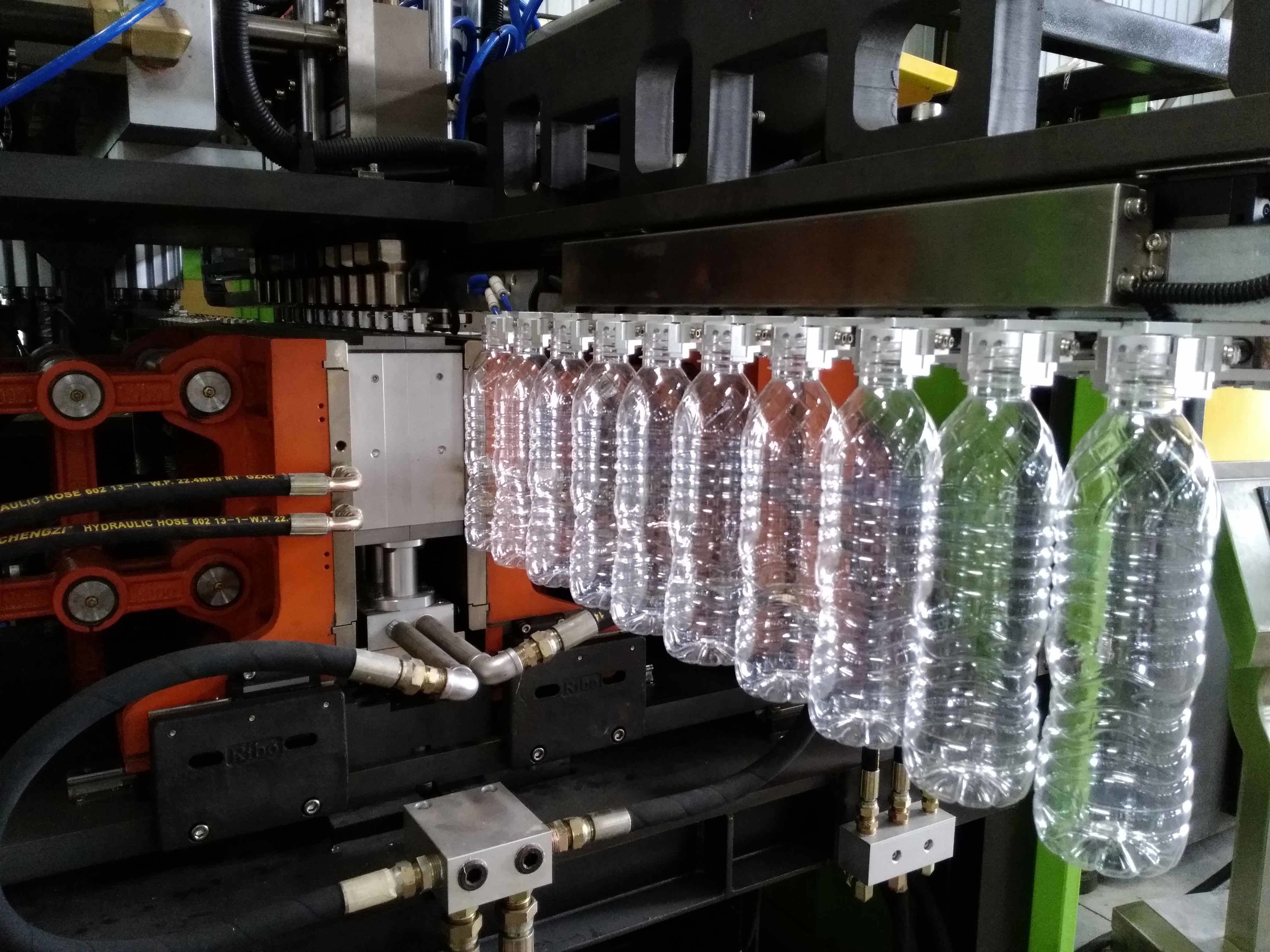

Hệ thống chuyển phôi với bộ kẹp và cơ chế cấp liệu ra ngoài chai: Phôi phôi được làm nóng phân phối vào khuôn thổi và

các chai đã hoàn thành được dẫn ra bởi cùng một động cơ servo và dây đai đồng bộ, để đảm bảo tốc độ cao và chính xác cho

hai chuyển động này.

Cơ chế kéo dài (kéo dài xuống): tất cả các thanh kéo dài được điều khiển bởi một động cơ servo cùng một lúc,

đảm bảo tính đồng bộ của chuyển động của các thanh và giúp việc điều chỉnh trước khi sản xuất trở nên dễ dàng hơn.(Sau

hoán đổi khuôn thổi, giúp điều chỉnh chiều cao của thanh kéo dễ dàng hơn nhiều, chỉ cần nhập dữ liệu trên

màn hình cảm ứng, thay vì thực hiện điều chỉnh bằng tay.)

Ứng dụng của hệ thống sưởi ổn nhiệt

Hệ thống điều khiển mô-đun hóa được sử dụng trong lò nung trống bình ổn nhiệt, sử dụng đèn hồng ngoại và bộ phản xạ cho

làm nóng phôi.Sau khi cài đặt giá trị nhiệt độ, thiết bị có thể tự động điều chỉnh điện áp đầu ra theo

tỷ lệ mà không bị ảnh hưởng bởi sự dao động điện áp và thay đổi nhiệt độ môi trường.Đồng thời, nó cũng được làm mát bằng

không khí tuần hoàn được điều khiển bằng bộ biến tần, có thể đảm bảo hiệu quả nhiệt độ sưởi ấm bên trong và không đổi

nhiệt độ của lò sưởi, và làm cho bề mặt của mỗi phôi phôi và nhiệt độ bên trong của nó được làm nóng đồng đều.

Hơn nữa, bình xoay 360 độ trong lò sưởi, do đó, mỗi bên của phôi có thể được làm nóng đồng đều, điều này

cải thiện năng suất của chai thổi và phạm vi khả năng thích ứng của phôi đúc thành dày.

Ứng dụng của bộ điều chỉnh điện áp vòng kín đầy đủ trong hệ thống sưởi ấm sơ bộ:

Nhiệt độ của lò sưởi được kiểm soát bởi bộ điều chỉnh điện áp vòng kín hoàn toàn (có phản hồi)

được phát triển độc lập bởi công ty RiBo.Bộ điều khiển phát hiện và điều chỉnh điện áp đầu ra (giá trị đặt) khi quét

tần số 218 lần mỗi giây, để đạt được hiệu quả của đầu ra điện áp đồng đều và giải quyết vấn đề không ổn định

Hiệu ứng sưởi ấm do sự biến động nhiệt của bộ phận đốt nóng (đèn) do sự dao động điện áp của nguồn điện.Trong

Ngoài ra, hệ thống điều khiển vòng kín tương tác và hợp tác với điều khiển nhiệt độ không đổi của lò sưởi ban đầu

hệ thống, cải thiện đáng kể sự dao động nhiệt độ sưởi do thay đổi nhiệt độ môi trường.Bằng cách áp dụng

công nghệ trên trong máy thổi chai, tính đồng nhất và ổn định gia nhiệt của mỗi phôi phôi có xu hướng hoàn toàn

nhất quán, cuối cùng đảm bảo sự ổn định và đồng nhất của hiệu ứng thổi chai của mỗi khoang.Đơn vị vòng kín này có

cải thiện hơn nữa hiệu suất tổng thể của thiết bị thổi chai.

Máy được trang bị tính năng phát hiện nhiệt độ sơ bộ ở cuối lò gia nhiệt cuối cùng, nếu nhiệt độ sơ bộ

không đạt đến nhiệt độ thổi, phôi đi vào khuôn thổi nhưng không thổi, tiết kiệm không khí.
